电机试验平台

电机试验平台在检定或精密测试中一般用作基准定位面。试验平台适用于以涂色法实验工件表面平面度，或作为实验工作的辅助工具。

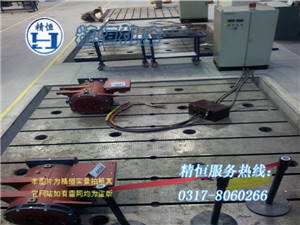

电机试验平台具体适用于用于机械、发动机的动力实验，设备调试，具有较好的平面稳定性和韧性，表面带有T型槽，可以用来固定实验设备；同时适用于各种产品的检验工作，电机试验平台用于检查零件的尺寸精度或行为偏差，并作精密划线试验平台在机械制造中也是不可缺少的基本工具。

电机试验平台按JB/T7974-1999标准制造，产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，材料 HT200-300，QT400-600，ZG15-45。工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
电机试验平台是用于工件检测或划线的平面基准量具。电机试验平台安装就调至水平板、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。 对于规格较大的电机试验平台，可采用拼接的方式（需注意的是拼接的几种方式，像比较常见的有可调垫铁，底脚螺栓及地锚器等），使其达到最达的使用效果。

规格（长×宽）mm	精度等级
	1级	2级	3级
	平面度公差（um）
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219
2500×3000		79	186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
……
