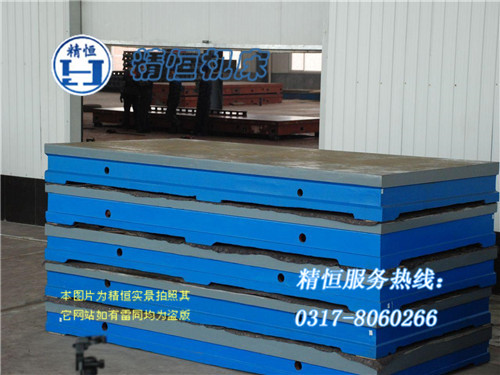

铸铁平板

铸铁检验平板结构为单围箱体式，双围箱体式及筋板式结构，铸铁平板工作面采用人工刮研，研磨，精铣等加工工艺，可加工V形、T形、 U形槽、燕尾槽、圆孔、长孔等。精恒机床铸铁平板规格_，欢迎您前来选购。

产地：泊头市

供应商：河北精恒机床制造有限公司

订购服务热线：

0317-8060266

铸铁平板详细产品介绍

铸铁平板根据使用用途分为检验平板、划线平板和装配平板等多种细化产品。_按照_标准确GB7947-1999《铸铁平板》级别分为0、1、2、3，精刨5个级别。其中2级以上为检验平板，3级为划线平板或基础平板。铸铁平板结构：筋板式和单围箱型，双围箱型。为_精度稳定和满足载重等要求，台面下方为立式筋板结构。对于需要承载较大重量的铸铁平板，应采用立式工字筋板。

铸铁平板材质：采用HT200-300铸造，材质配料时原料含量加配料按如下标准（%）：含碳量：3.1-3.4、锰：0.6-0.9、硅：1.5-2.0、硫〈0.12、磷〈0.3。

铸铁平板的规格：常规规格为200×200-4000x8000mm，大于此规格可以多块拼接，异形规格可按图纸定做。（下附规格等级对应表）

铸铁平板应力处理：为_精度的稳定，铸铁平板消除内应力的工艺方法有人工退火，时效振动仪振动，自然时效三种。根据目前生产需要及客户需求，多采用人工退火与时效振动仪振动处理。

铸铁平板外观及包装：精加工板面涂防锈油，板面四周上沿涂灰色油漆，平台四周根据客户安装现场需求涂蓝色或黄色，绿色油漆。非加工底面涂红色防锈漆。包装为木箱包装，为避免吊装过程中，起吊索具与板面边沿发生磨损，板面边沿安放角铁。

铸铁平板的安装方式：多采用调整垫铁，地锚器，平板支架等方式。尤为注意的是，铸铁平板调整完毕后，调整螺栓_要固定到位，防止松动而引起平板平面度变化。

铸铁平板检验方法：采用涂色检验或水平仪或反射镜及桥板等检测工具。 0级1级平板平台在每边为25㎜平方的范围内不少于25点。 2级平板平台在每边为25㎜平方的范围内不少于20点。 3级平板平台在每边为25㎜平方的范围内不少于12点。

铸铁平板的注意事项：1.在铸铁平板板面放置检测工件时，应避免工件与板面产生较大撞击导致其变形甚至损坏。2.使用环境应避免高腐蚀，高温等较恶劣环境。3.使用过程中，应严格注意日常保养4.平台台面在正常使用过程中，难免会出现使用磨损而导致精度不稳，可通过重新铲刮恢复其精度。

铸铁平板规格及等级对应表：

规格（长 X 宽） mm	精度等级					高度 mm
	0级	1级	2级	3级	精刨
	平面度公差（μm）
1000×750	9	18	36	90		180
1000×800	9	18	36	90		180
1000×1000	10	20	40	97		180
1200×1000	10	20.5	41	103		180
1500×1000	11	22	45	112	120	190
1500×1500	12	25	50	125	125	200
2000×1000		26	52	130	190	200
2500×1500		28	56	140	210	230
2000×1200		26	53	132	195	200
2500×1500		32	64	152	230	250
2500×2000		34	68	168	248	250
3000×1000		34	68	168	248	260
3000×1500		35	70	174	254	260
3000×2000		37	74	184	275	260
3000×2500		38	76	186	276	260
3000×3000		42	84	210	300	280
4000×1000		42	84	210	300	280
4000×2000		44	88	219	310	280
4000×2500			92	228	340	280
4000×3000			96	240	360	300
5000×1500			100	249	370	300
5000×2000			102	255	375	300
5000×2500			106	264	390	300
5000×3000			110	287	420	350
6000×1500			116	287	420	350
6000×2000			118	293	430	350
6000×2500			120	300	450	350
6000×3000			124	308	460	350
8000×1500			146	366	500	400
8000×2000			148	370	520	400
8000×2500			150	375	530	450
8000×3000			153	382	570	450
