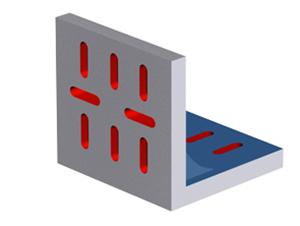

铸铁弯板

铸铁弯板

铸铁弯板适用于工件的立体划线及工装卡具的装夹安装。根据使用用途,分为划线弯板,铸铁测量弯板,和装卡弯板等。精恒机床是弯板生产企业的_企业,拥有_的技术团队和售后队伍。
产地:泊头市
供应商:河北精恒机床制造有限公司
订购服务热线:

0317-8060266

铸铁弯板详细产品介绍

铸铁弯板的用途:对被测工件进行90度测量工作。设备维修时检验零部件相关表面的相互垂直度,还适用于钳工划线及零部件的检测。铸铁弯板能在铸铁平台上检查工件的垂直度,适用于高精度机械和仪器检验和机床之间不垂直度的检查。另在工装卡具的安装方面也是_的工具之一。
铸铁弯板的材质:采用_铸铁HT200-300,QT400。对于一些高精密且被测工件较小的铸铁弯板,可采用QT400弯板。
铸铁弯板的制造标准:按_JB6092 - 85制造
弯板的人工刮研方法:将弯板精加工后铸件放置一个水平基准面后,弯板两个立面中选定一个面进行刮研,达到要求平面度后,并将此面作为弯板的基准面,将此面向下放置水平面后,依靠直角尺,百分表等辅助检验工具。对另一个平面进行铲刮。
弯板的外观及运输:弯板两个工作面经人工刮研,两个立面后部根据实际工作需要铸有立式斜面支撑板,并在相应位置安装通透式起吊孔。以便于工作中的挪动。刮研面可以根据需要加工T型槽,U型孔,圆孔等特殊工艺处理。包装为立面木板包装。避免运输过程中的磕碰。
弯板使用注意事项:1.使用前及使用后都需要将工作面拭擦干净。
                          2.避免过于激烈的放置和磕碰。
                          3.工作完毕放置因放置在水平面上,不可90度向下倒置。
下附弯板规格等级明细表:(异形规格可定做,大型规格可拼接)

铸铁弯板

规格

测量面对基面垂直度

测量面平面度或直线度

基面平面度或直线度



铸铁弯板精度等级

1

2

3

1

2

3

1

2

3

200×200

8

16

30

4

8

16

6

12

24

300×200

10

20

40

5

10

20

8

16

30

300×300

10

20

40

5

10

20

8

16

30

400×300

12

24

45

6

12

24

10

20

40

400×400

12

24

45

6

12

24

10

20

40

500×400



28

50



14

28



24

48

500×500



28

50



14

28



24

48

800×600



35

60



18

35



28

55
